商品说明

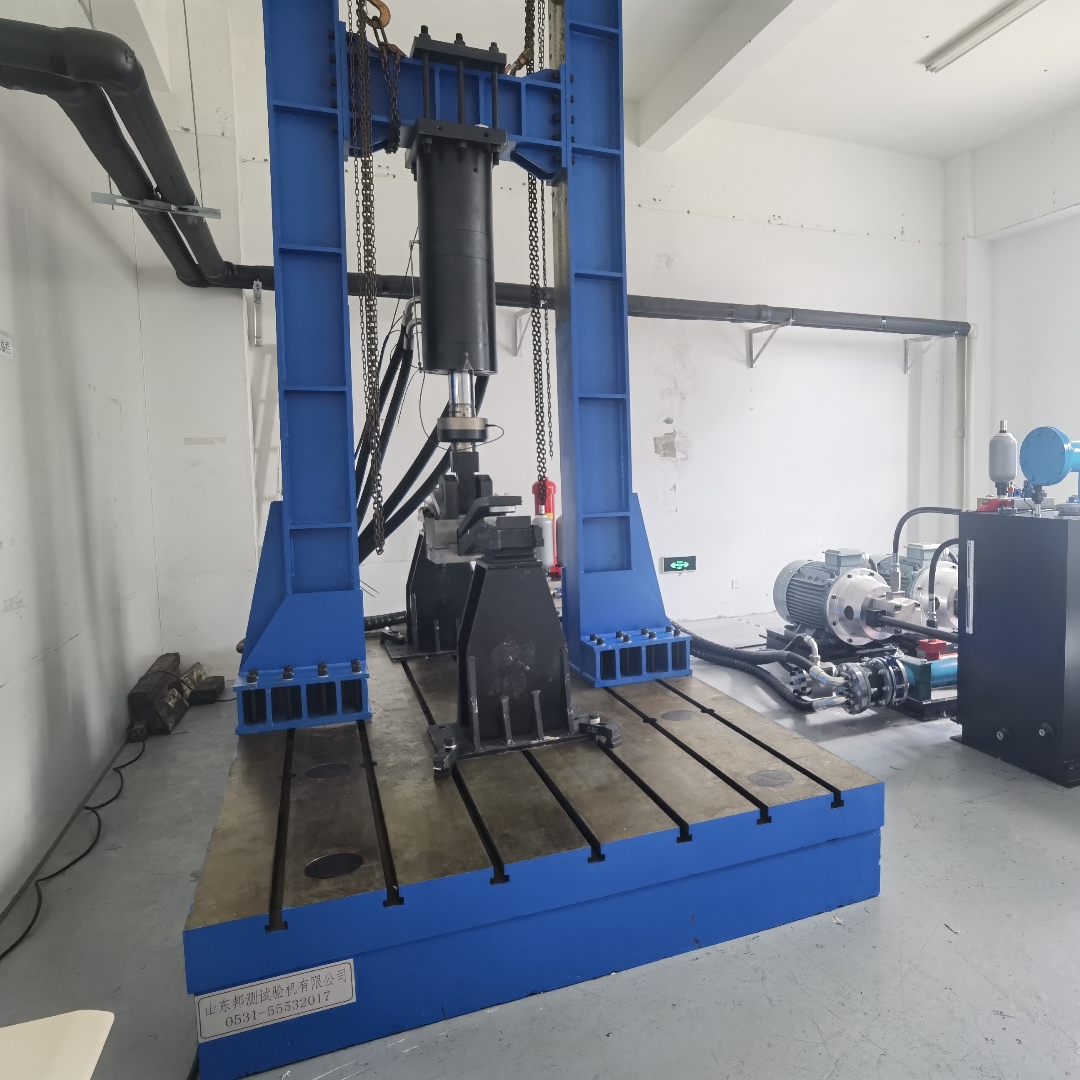

PWS-300电液伺服板簧疲劳试验机由主机、恒压伺服泵站、德国DOLI全数字伺服控制器、控制软件、研华工控计算机、附具以及管路系统等组成。配置相应的附具可用于各种材料的拉伸、压缩、低周和高周疲劳等各种力学试验。广泛用于航空航天、船舰、军工等领域。
依据标准:
GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》
第13部分 《抗压疲劳变形试验》
GB/T3075-2020《金属材料 疲劳试验 轴向力控制方法》
商品参数
最大动态试验力:±200kN;
最大静态试验力:300kN;
试验力测量范围:2%-100%FS;
试验力示值精度:≤±0.5%(2%-100%FS);
试验力动态示值波动度:±0.5%FS;
正弦波失真度≤1%;
作动器最大位移:±100mm;
位移测量精度≤±0.5%FS;
主要试验波形:正弦波、方波、三角波及自定义波形;
试验频率范围:0.01~5Hz;
油源流量 | 400L/min | |||
振幅(位移) | 70mm | 37.5mm | 25mm | 15mm |
频率 | 1Hz | 2Hz | 3Hz | 5Hz |
试验辅具:专用试验辅具1套;
控制系统:全数字伺服控制,闭环控制回路,试验过程中可平滑切换。
有效试验空间:2800mmx800mmx1500mm(长x宽x高);底座开有T型槽,用于安装试样和辅具;
主机刚度:3.0×10N/m;
恒压伺服泵站:21Mpa,400L/min,AC三相,100Hz,380V。
主机外形尺寸约:2800mmx1100mmx3000mm(长x宽x高);
主机重量约6吨;
系统保护功能完善,具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能;
