商品说明

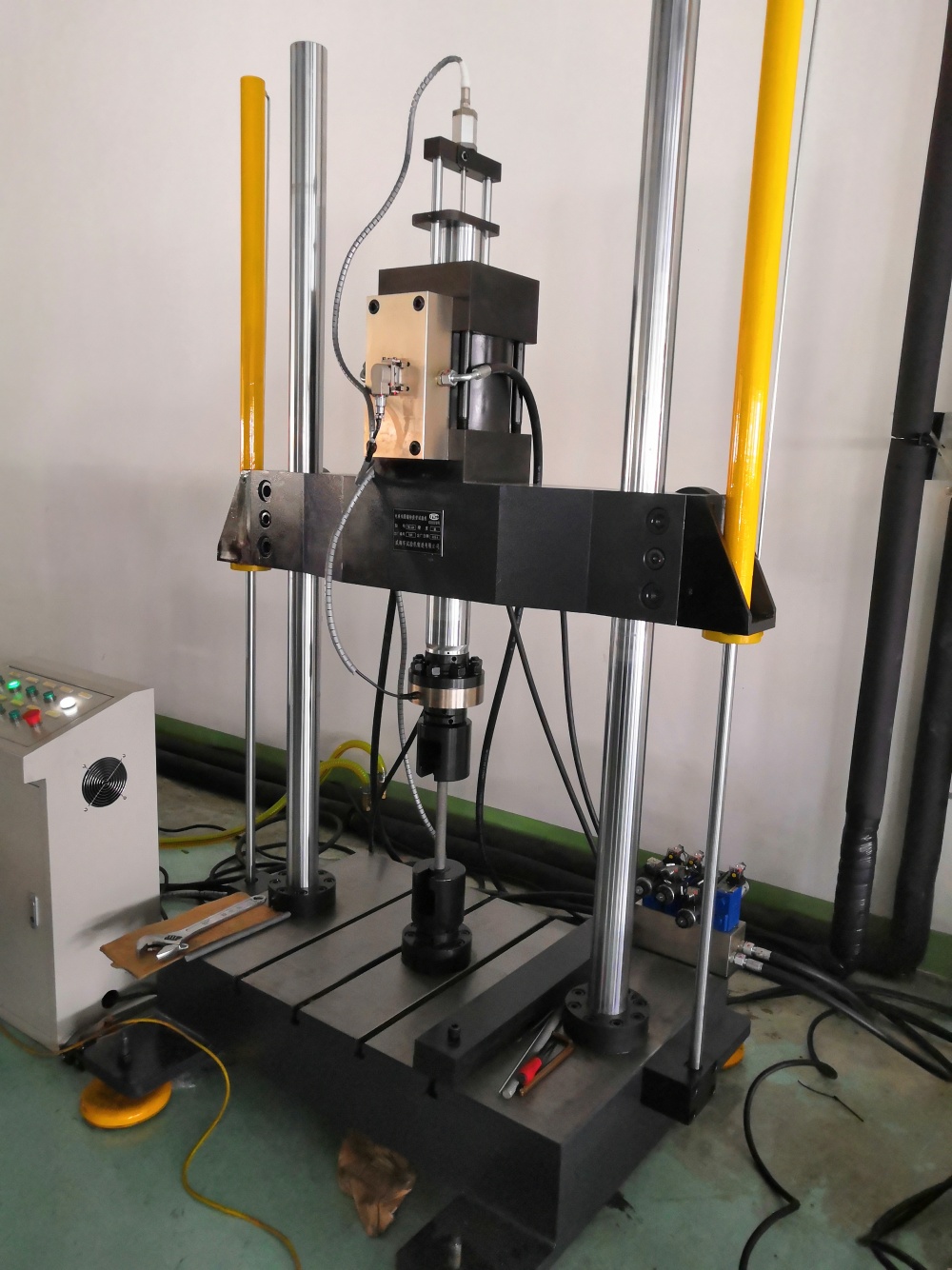

PWS-300微机控制电液伺服疲劳试验机由主机、恒压伺服泵站、全数字伺服控制器、控制软件、研华工控计算机、附具以及管路系统等组成。
依据标准:
GB/T3075《金属材料 疲劳试验 轴向力控制方法》
TB/T3329-2013《电气化铁路接触网隧道内预埋槽道》
TB/T2074-2010《电气化铁路接触网零部件试验方法》
Q/CR570-2017《电气化铁路接触网用力矩控制式胶粘型锚栓》
JG/T160-2017《混凝土用机械锚栓》等标准要求。
GB/T2611-2007《试验机通用技术要求》
JB/T9397-2013《拉压疲劳试验机技术要求》
商品参数
最大动态试验力:±300kN;
最大静态试验力:300kN;
试验力测量范围:2%-100%FS;
试验力示值精度:≤±1%(2%-100%FS);
试验力动态示值波动度:±0.5%FS;
正弦波失真度 ≤1%;
作动器最大位移:±75mm;
位移测量精度 ≤±0.1FS;
主要试验波形:正弦波、方波、三角波及自定义波形,根据用户提供的相关参数和波形要求,可以模拟地震波;
试验频率范围:0.01-30Hz;幅频特性:满足±1mm&3Hz;
试验辅具:提供专用试验辅具3类;
专用螺栓拉伸夹具(包括1套锚栓拉伸母体,3套锚栓垫环,
规格为 M16/M20/M24
混凝土预埋拉伸夹具(将滑槽预埋在混凝土内,并用压板固定后进行拉伸试验);
滑槽铆接锚腿、焊接锚腿拉伸试验夹具;
标配封闭式圆型拉伸夹具1套(含1套平钳口夹持范围0-15mm、1套V钳口,夹持范围10-30mm)
控制系统:全数字伺服控制,闭环控制回路,试验过程中可平滑切换。
有效试验空间:700mmx700mmx900mm(长x宽x高);,底座开有四道T型槽,用于安装试样和辅具;
主机刚度:3.0×10^9 N/m;
恒压伺服泵站:21Mpa,18L/min,7.5kW,AC三相,50Hz,380V。
主机外形尺寸约:1100mmx700mmx2200mm(长x宽x高);
主机重量约2吨;
系统保护功能完善,具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能;
