商品说明
PWS-25电液伺服无机结合料抗冲刷疲劳试验系统由主机、恒压伺服泵站、德国DOLI全数字高频动态伺服控制器、控制软件、附具以及管路系统等组成。
依据标准:
GB/T3075《金属材料 疲劳试验 轴向力控制方法》
JTG E51-2009《公路工程无机结合料稳定材料试验规程》
T0856-2009无机结合料稳定材料疲劳试验方法
T0860-2009 无机结合料稳定材料抗冲刷试验方法
T0853-2009 无机结合料稳定材料室弯拉回弹模量试验方法
T0860-1994 无机结合料稳定材料室内抗压弹性模量试验方法(顶面法)
根据需要,配置必要辅具,可对其他各类金属、非金属材料、结构件、部件、总成进行动静态疲劳寿命测试。
商品参数
1、最大动静态试验力:±25kN;
2、试验力测量范围:2%-100%FS;
3、试验力示值精度:≤±1%(1%-100%FS);
4、试验力动态示值波动度:±1%FS;
5、正弦波失真度≤1%;
6、作动器最大位移:±50mm;
7、位移测量精度≤±0.1FS;
8、主要试验波形:正弦波、方波、三角波。
9、试验频率范围:0.01~20Hz;
10、伺服作动器为高速低阻尼油缸,摩擦力小,起动力低;

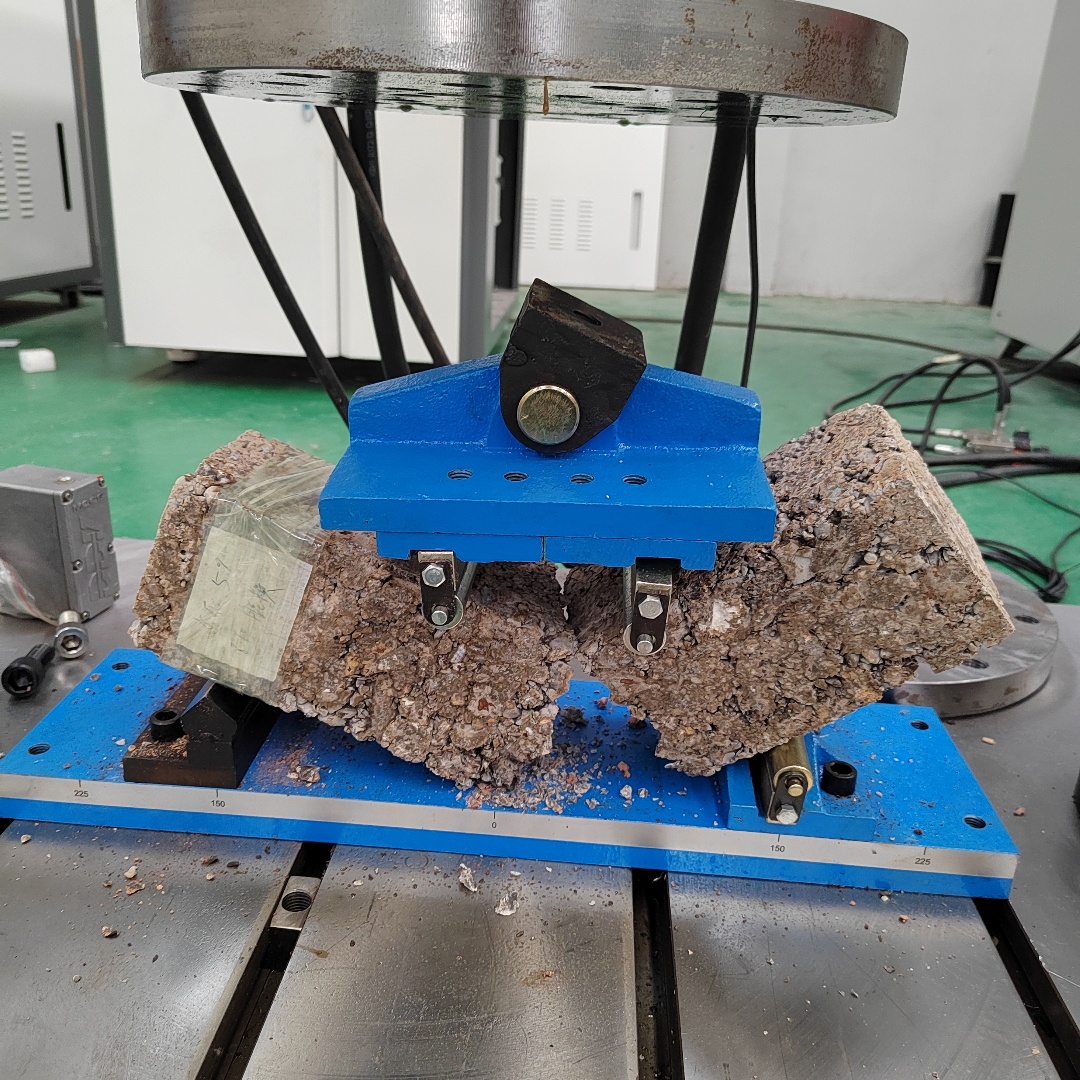

11、试验辅具:专用抗冲刷辅具一套;
12、控制系统:采用德国DOLI EDC高频控制器,该控制系统为全数字伺服控制器,控制稳定,精度高。
13、作动器配磁滞伸缩位移传感器。
14、液压系统可实现远程控制及数据采集;
15、有效试验高度:高度800mm;
16、底座尺寸:890mmx540mmx110mm(长x宽x高);
17、立柱中心距:600mm;
18、主机刚度:3×10N/m;
19、主机外形尺寸:890mmx540mmx1800mm(长x宽x高);
20、主机重量:约1500kg;
21、系统保护功能完善,具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能;
22、配备整套抗冲刷试验工装,客户只需提供被测试样即可。
